Şaquli sendviç avtobus yolu

Məhsulun Yerləşdirilməsi: Şaquli Enerji Paylanması Ssenariləri üçün Uyğunlaşdırılmış Effektiv Enerji Ötürmə Həlli

Qingdao Fenghua Elektrik Şaquli Sandviç Avtobusu yüksək mərtəbəli binalarda elektrik paylayıcı şaftlar və sənaye müəssisələrində şaquli elektrik ötürülməsi kimi ssenarilər üçün diqqətlə hazırlanmış yüksək cərəyanlı enerji paylama həllidir. Şaquli quraşdırma üçün optimallaşdırılmış dizaynla "sendviç" yığcam yığma strukturunu birləşdirərək, məhsul kosmosdan istifadə, enerji ötürülməsinin səmərəliliyi, təhlükəsizlik və sabitlikdə çoxsaylı irəliləyişlərə nail olur və özünü müasir memarlıq və sənaye şəraitində şaquli enerji paylanması üçün əsas seçim kimi təsdiq edir.

Texniki Parametrlər

Əsas Texnologiyalar: Şaquli Mühitlərdə Performans Sıxıntıları

1. Fərdi "Sendviç" İstifadə Quruluşu: Şaquli Məkanlar üçün Uyğunlaşdırılmış Kompakt Dizayn

Məhsul üç fazalı keçiricilərin boşluqsuz, sıx yığılmasını əks etdirən "sendviç" strukturundan istifadə edir. Konduktorlar yüksək performanslı dielektrik materiallardan istifadə etməklə birbaşa bir-birindən izolyasiya edilir və bununla da fazalar arasında hava boşluqları tamamilə aradan qaldırılır. Şaquli quraşdırma ssenariləri üçün xüsusi olaraq optimallaşdırılmış, konduktorların yerləşdirilməsi və korpus strukturu ənənəvi avtobus yolları sistemləri ilə müqayisədə ümumi həcmi 30%-dən çox azaltmaq üçün təkmilləşdirilmişdir. Bu dizayn məhdud şaquli kanallar daxilində maksimum cərəyan keçirmə qabiliyyətini təmin edərək, enerji paylayıcı valların məhdud məkanlarına mükəmməl uyğunlaşmağa imkan verir^.

2. Yüksək Təmizlikli Mis Keçiricilər: Şaquli Enerji Ötürülməsində Səmərəliliyin Təmin Edilməsi

Keçirici material kimi saflığı ≥99,95% olan T2 dərəcəli elektrolitik mis seçilir. 20°C-də onun müqaviməti 0,01777 Ω·mm²/m qədər aşağıdır və keçiriciliyi 98%-i keçir. Şaquli elektrik ötürülməsi ssenarilərində, bu aşağı müqavimətli xüsusiyyət uzun məsafələrdə gərginliyin düşməsini effektiv şəkildə minimuma endirərək yüksək mərtəbəli binanın hər mərtəbəsində sabit təchizatı gərginliyini təmin edir. Konduktor səthləri korroziyaya davamlılığı artırmaq üçün isteğe bağlı olaraq qalay və ya gümüş örtüklə işlənə bilər, aşağı təmas müqavimətinin uzun müddət ərzində (hətta rütubətli enerji paylayıcı şaft mühitlərində də) saxlanılmasını təmin edərək, potensial həddindən artıq istiləşmə təhlükələrini aradan qaldırır.

3. İnteqrasiya edilmiş Şaquli İstilik Yayma Sistemi: Uzun Məsafələrdə Temperaturun Artması Probleminin Həlli

Şaquli quraşdırma zamanı yuxarıya doğru yığılan istilik problemini həll etmək üçün sistem üç mərhələli şaquli istilik yayılması yolundan istifadə edir: "Keçirici - İzolyasiya Qatı - Metal Korpus". Korpus ekstrüde edilmiş alüminium-maqnezium ərintisindən hazırlanmışdır, onun səthində inteqrasiya olunmuş uzununa istilik yayma qanadları vardır. Standart polad korpuslarla müqayisədə bu dizayn istilik yayma səthinin sahəsini 35% artırır və istilik keçiriciliyinin səmərəliliyini beş dəfə artırır. Ətraf mühitin temperaturu 40°C olduqda, əlaqə terminallarının temperatur artımı ≤60K, metal korpusun temperaturu isə ≤30K olaraq qalır - sənaye standartlarından xeyli aşağı rəqəmlər - beləliklə, uzun məsafələrə şaquli enerji ötürülməsi zamanı sabit işləməyi təmin edir.

4. "Baca effekti"nə qarşı təhlükəsizlik dizaynı: möhkəm şaquli yanğın maneəsinin yaradılması

"Sendviç" boşluqsuz quruluş davamlı hava kanallarını tamamilə aradan qaldırır; yanğın zamanı isti hava axınının avtobus yolu sistemi vasitəsilə sürətlə yuxarıya doğru yayılmasının qarşısı alınır. Bu, "baca effektini" mənbəyində effektiv şəkildə aradan qaldırır və nüfuzlu milli yanğın təhlükəsizliyi orqanları tərəfindən sınaqdan uğurla keçmişdir. Bundan əlavə, seçim olaraq odadavamlı variant mövcuddur; slyuda lentindən və keramifikasiya edən silikon rezindən ibarət kompozit izolyasiya təbəqəsindən istifadə edərək, bu versiya 960°C həddindən artıq temperaturda 180 dəqiqədən çox enerji təchizatı saxlaya bilir və bununla da çoxmərtəbəli binalarda yanğın təhlükəsizliyi sxemləri üçün ciddi tələblərə cavab verir.

Şaquli Quraşdırma üçün Eksklüziv Xüsusiyyətlər

1. Modul Şaquli Bağlantı Sistemi

Zavodda hazırlanmış standart qurğulara sahib olan sistem, yerində birləşmələr üçün ikitərəfli fırlanma anına nəzarət edilən boltlar və disk yaylarından istifadə edir. Bu dizayn şaquli qurğulara xas olan dəqiq sapmalara effektiv şəkildə uyğunlaşaraq ±4 mm quraşdırma tolerantlığının tənzimlənməsinə imkan verir. Seqment başına quraşdırma vaxtı ≤10 dəqiqədir; ənənəvi kabel naqilləri ilə müqayisədə tikinti səmərəliliyi 60%-dən çox artır.

2. Qatlı Plug-in Dizaynı: Döşəmə Xüsusi Enerji Ehtiyaclarına Çevik cavab verir

Çıxış çıxışları şin kanalı boyunca istənilən şaquli vəziyyətdə açıla bilər. Kəsmə qurğuları elektrik qövsünün yaranma riskini tamamilə aradan qaldırmaq üçün "yer-əvvəl, yerə-son" əlaqə ardıcıllığını təmin edərək, qaynar-bağlamağı (canlı şəraitdə daxil etmə və çıxarma) dəstəkləyir. Hər bir mərtəbə bütöv şin seqmentlərini yenidən naqilləməyə ehtiyac olmadan xüsusi güc tələblərinə əsaslanaraq söndürmə qurğularını çevik şəkildə konfiqurasiya edə bilər - yüksək mərtəbəli binalar üçün xarakterik olan döşəmə planının düzəlişlərini və tutumun genişləndirilməsi ehtiyaclarını mükəmməl şəkildə ödəyir.

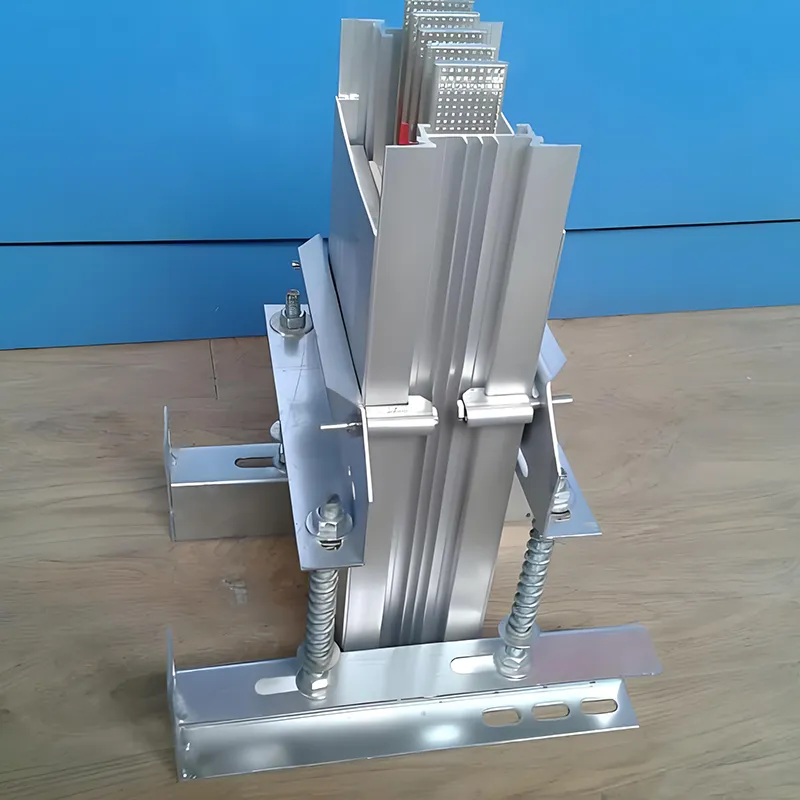

3. Düşmə əleyhinə və seysmik gücləndirmə

Xüsusilə şaquli quraşdırma ssenariləri üçün nəzərdə tutulmuş sistem 8 bal gücündə zəlzələ təsirlərinə tab gətirə bilən xüsusi anti-düşmə mötərizələri və seysmik gücləndirici komponentlərlə təchiz olunub və bununla da ekstremal iş şəraitində şin magistralının struktur dayanıqlığını təmin edir. Kronşteyn aralığı döşəmə hündürlüyü tələblərinə uyğun olaraq çevik şəkildə tənzimlənə bilər: düz hissələr üçün ≤3m və künc hissələri üçün ≤1,5m.

Tətbiq Ssenariləri

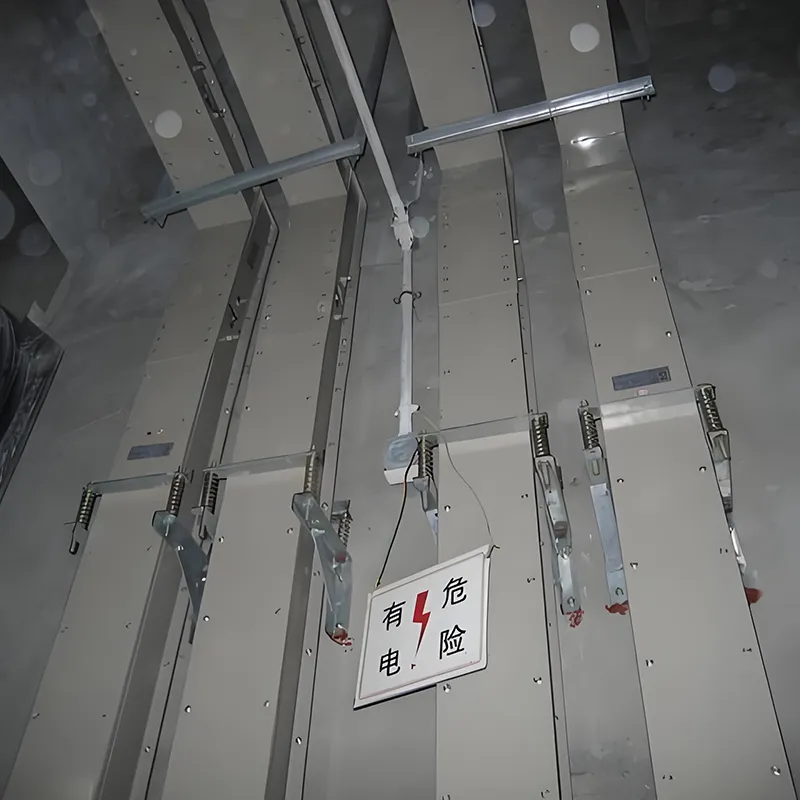

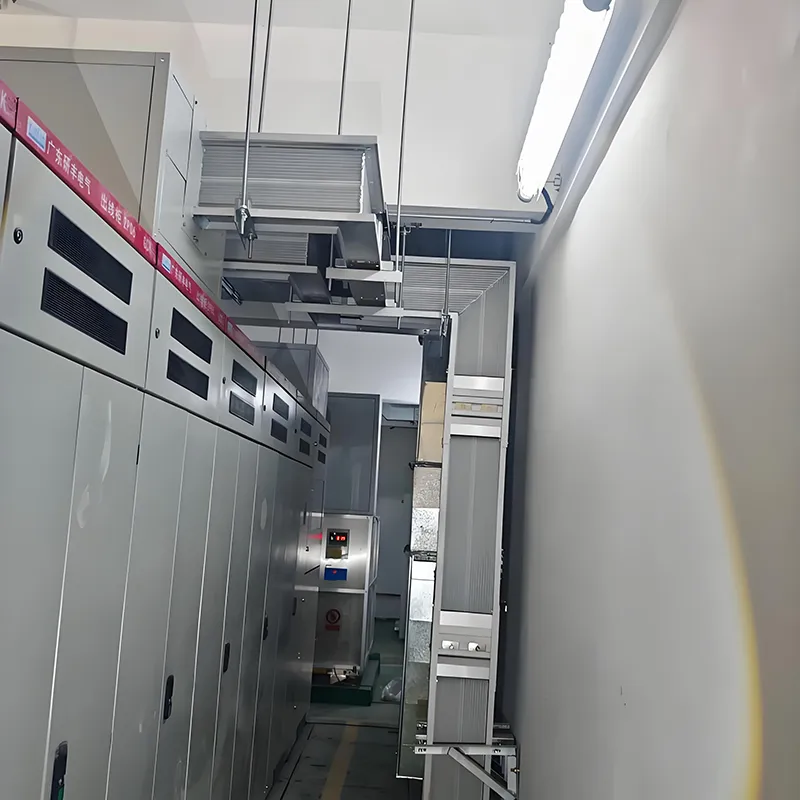

1. Hündürmərtəbəli binaların elektrik paylayıcı valları

Elektrik paylayıcı şaftlar daxilində şaquli şəkildə yerləşdirilən sistem ənənəvi kabelləri əvəz edir. Eyni cərəyan gücü üçün o, kabellər üçün tələb olunan yerin yalnız üçdə birini tutur və yüksək mərtəbəli elektrik paylayıcı vallarda məhdud yerin kritik problemini effektiv şəkildə həll edir. Onun tam qapalı strukturu gəmiricilərin infestasiyası və yanğın riskləri kimi təhlükələri aradan qaldırır və bununla da binanın enerji paylama sisteminin ümumi təhlükəsizliyini artırır.

2. Sənaye müəssisələrində şaquli elektrik ötürülməsi

Çoxmərtəbəli sənaye obyektləri daxilində irimiqyaslı avadanlıq və avtomatlaşdırılmış istehsal xətləri üçün şaquli magistral enerji təchizatını təmin edir. Onun yüksək cərəyan keçirmə sıxlığı konsentrasiya edilmiş avadanlıq sxemləri üçün idealdır, modulyar genişləndirilməsi isə istehsal xətlərində çevik düzəlişləri dəstəkləyir.

3. İxtisaslaşmış Şaquli Mühitlər

Suya davamlı tökmə qatran məhsulları, yeraltı kommunal tunellər və dəmir yolu tranzit sistemləri kimi rütubətli və korroziyalı mühitlərdə şaquli enerji ötürülməsi üçün uyğundur. Yanğına davamlı məhsullar, neft-kimya və nüvə enerjisi sənayelərində olanlar kimi ciddi yanğın təhlükəsizliyi tələbləri olan şaquli enerji paylama ssenarilərinə tətbiq edilir.

Müştəri Dəyəri

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. gözəl sahil şəhəri Qingdaoda, Qərb Sahilinin Yeni Ərazisində yerləşir. 2005-ci ildə yaradılmış şirkət elektrik məhsulları, o cümlədən kabel naqilləri, şin kanalları sistemləri və enerji paylayıcı şkaflar üzrə ixtisaslaşmış aparıcı istehsalçıdır. Törəmə şirkətimiz Qingdao Fenghua Electric Co., Ltd., enerji paylayıcı avadanlıqların bütün spektrini əhatə edən hərtərəfli məhsul matrisini kollektiv şəkildə quraraq, əsas şirkətimizi tamamlayıcı rolda fəaliyyət göstərir. Son illərdə şirkət enerjiyə qənaət və istehlakın azaldılması sahəsində diqqətəlayiq nəticələr əldə edərək innovasiyalara davamlı sadiqliyini qoruyub saxlayır. Öz-özünə kilidlənən kabel lövhələri və mis-alüminium kompozit borular kimi bir neçə məhsulumuz yüksək əlavə dəyəri və qabaqcıl texnoloji məzmunu ilə bazarda tanınıb. Bundan əlavə, biz müştərilərimizin müxtəlif və çoxşaxəli ehtiyaclarını tam şəkildə təmin etməyə imkan verən geniş çeşidli avtobus kanallarının spesifikasiyalarını əhatə edən hərtərəfli sınaq hesabatlarına və məcburi sertifikatlaşdırma sertifikatlarına malikik.

Qingdao Fenghua Electric-in Şaquli Sandviç Avtobusunu seçməklə siz aşağıdakılardan faydalanırsınız:

• Məkanın optimallaşdırılması: Şaquli məkandan istifadə üç dəfə artırılaraq onu enerji paylayıcı şaftlara xas olan məhdud mühitlər üçün mükəmməl şəkildə uyğunlaşdırır.

• Enerji Effektivliyi: Aşağı müqavimətli mis keçiricilərə və aşağı reaktiv konstruktiv dizayna malik olmaqla, enerji paylanması itkilərini hər il 10%-dən 20%-ə qədər azaldır.

• Təhlükəsizlik və Etibarlılıq: Çoxsaylı mühafizə qatları ilə yanaşı, "baca əleyhinə" dizaynı özündə birləşdirərək, möhkəm şaquli yanğın maneəsi yaradır.

• Çevik Uyğunlaşma: Laylı plug-in interfeysi və modul quraşdırma imkanları ilə o, gələcək mərtəbə planının düzəlişləri və avadanlıqların genişləndirilməsi tələblərinə cavab verir.

• Brend Təminatı: Qingdao Fenghua-dan 18 illik ixtisaslaşmış istehsal təcrübəsinə əsaslanaraq, biz hərtərəfli satış sonrası xidmət və texniki dəstək təqdim edirik.

Tez-tez verilən suallar

1. Şaquli sendviç avtobus yolu nədir?

Şaquli sendviç avtobus yolu çoxmərtəbəli binalarda və sənaye sexlərində təhlükəsiz və səmərəli şaquli enerji ötürülməsi üçün nəzərdə tutulmuş yığılmış mis keçiriciləri olan yığcam, yüksək cərəyan paylayıcı sistemdir.

2.Cərəyan və gərginlik dərəcələri hansılardır?

Fenghua Electric şaquli avtobus yolları 250A–6300A və ≤690VAC olaraq qiymətləndirilib, müxtəlif aşağı gərginlikli yüksək cərəyan paylama tətbiqləri üçün uyğundur.

3. Konduktorlar üçün hansı materiallardan istifadə olunur?

Aşağı itki, yüksək keçiricilik və uzunmüddətli etibarlılığı təmin edən yüksək saflıqda T2 elektrolitik mis istifadə olunur.

4. Hansı müdafiə səviyyələri mövcuddur?

Qoruma modeldən asılı olaraq IP54-dən IP68-ə qədər dəyişir və bu, onu qapalı, açıq və sərt mühitlər üçün uyğun edir.

5. Avtobus yolundan yanğın təhlükəsi olan yerlərdə istifadə etmək olarmı?

Bəli, odadavamlı model 180°C-ə qədər qiymətləndirilən izolyasiyaya və yanğın şəraitində təhlükəsiz istismar üçün nəzərdə tutulmuş qısaqapanmaya davamlılığa malikdir.

6. Şaquli olaraq nə qədər yüksəklikdə quraşdırıla bilər?

Şaquli quraşdırma, avtobus yolunun növündən və yük tələblərindən asılı olaraq 200 metrə qədər çata bilər.

7. Quraşdırma asandır?

Bəli, modul dizayn və yığcam struktur tez və rahat quraşdırmaya imkan verir, əmək və layihə vaxtını azaldır.

8. Daha çox harada istifadə olunur?

Yüksək mərtəbəli bina şaftları, sənaye sexləri, fabriklər, məlumat mərkəzləri və digər şaquli yüksək cərəyan paylama ssenariləri üçün idealdır.
